Instalacja wody lodowej w klimatyzacji budynku to jedno z tych rozwiązań, które na co dzień pracują w tle, a jednak robią ogromną robotę. Spotyka się ją w biurowcach, hotelach, galeriach handlowych, szpitalach, obiektach przemysłowych i dużych budynkach użyteczności publicznej. Jej zadanie jest proste do opisania, ale technicznie już nie tak oczywiste: odebrać ciepło z wnętrza budynku i przenieść je tam, gdzie można je bezpiecznie odprowadzić. Zamiast rozprowadzać czynnik chłodniczy po całym obiekcie, wykorzystuje się wodę o niskiej temperaturze, czyli tak zwaną wodę lodową. Dzięki temu układ jest bezpieczniejszy, wygodniejszy w serwisie i bardziej elastyczny przy większych inwestycjach.
W praktyce taki system działa trochę jak dobrze zorganizowana sieć transportowa. W jednym miejscu powstaje chłód, potem jest on niesiony przez rurociągi, a na końcu trafia do urządzeń, które odbierają nadmiar ciepła z powietrza. To rozwiązanie ma sporo zalet, ale wymaga też dobrego projektu, poprawnego montażu i sensownej automatyki. Bez tego nawet najlepszy agregat nie pokaże pełni możliwości. Poniżej opisuję całość tak, jak zwykle tłumaczy się ją inwestorom, zarządcom i osobom, które po prostu chcą zrozumieć, skąd bierze się komfort w nowoczesnym budynku.
Czym jest instalacja wody lodowej?
Jaką rolę pełni w systemie chłodzenia?
Instalacja wody lodowej to układ, w którym zimna woda krąży między źródłem chłodu a odbiornikami. Woda nie chłodzi sama z siebie. Jest nośnikiem energii cieplnej. Zabiera ciepło z pomieszczeń, a potem oddaje je w innym miejscu, zwykle na zewnątrz budynku. Taki układ działa w oparciu o prostą zasadę fizyki: ciepło zawsze przemieszcza się z miejsca cieplejszego do chłodniejszego. Właśnie dlatego system jest tak skuteczny w dużych obiektach, gdzie pojedyncze klimatyzatory ścienne nie dałyby rady.
W budynkach w Polsce taki sposób chłodzenia zyskuje popularność zwłaszcza tam, gdzie liczy się stabilna praca i możliwość obsługi wielu stref. Inaczej pracuje sala konferencyjna, inaczej open space, a jeszcze inaczej serwerownia czy hol hotelowy. Woda lodowa pozwala obsłużyć te potrzeby jednym centralnym układem.
Dlaczego stosuje się wodę lodową zamiast czynnika chłodniczego w całym budynku?
Gdy budynek jest duży, rozprowadzanie czynnika chłodniczego na długich odcinkach staje się mniej praktyczne. Pojawiają się ograniczenia projektowe, serwisowe i formalne. W instalacji wodnej ryzyko wycieku jest zwykle mniej problematyczne niż w układach freonowych, a sama hydraulika daje większą swobodę. To dlatego w wielu obiektach wybiera się właśnie układ wody lodowej.
Dużą zaletą jest też prostsza rozbudowa. Jeśli inwestor po kilku latach chce dołożyć nowe skrzydło budynku albo kolejną strefę chłodzenia, da się to zwykle zrobić bez rewolucji. W praktyce to jeden z powodów, dla których takie systemy dobrze sprawdzają się w obiektach rozwijających się etapami.
Gdzie najczęściej wykorzystuje się takie rozwiązanie?
Najczęściej spotyka się je w:
- biurowcach i kompleksach biurowych,
- hotelach,
- szpitalach i placówkach medycznych,
- centrach handlowych,
- obiektach sportowych,
- zakładach produkcyjnych,
- serwerowniach i centrach danych.
W każdym z tych miejsc liczy się nieco coś innego, ale zasada działania pozostaje podobna. Czasem priorytetem jest komfort, czasem ciągłość pracy, a czasem precyzyjna kontrola temperatury. I właśnie tu klimatyzacja centralna oparta na wodzie lodowej pokazuje swoją klasę.
Jak zbudowany jest układ wody lodowej?
Jakie elementy tworzą układ?
Żeby system działał sprawnie, musi składać się z kilku współpracujących części. Najczęściej są to:
- agregat wody lodowej, czyli źródło chłodu,
- pompy obiegowe,
- rurociągi z odpowiednią izolacją,
- zawory regulacyjne i odcinające,
- filtry, odpowietrzniki i armatura pomiarowa,
- odbiorniki chłodu, np. klimakonwektory lub centrale wentylacyjne,
- automatyka i sterowanie.
Każdy element ma własne zadanie. Agregat produkuje chłód, pompy wymuszają przepływ, a odbiorniki oddają chłód do powietrza. Jeśli jeden z tych elementów działa źle, cały układ traci na jakości. I to od razu czuć w budynku.
Jak działają agregat wody lodowej, pompy i rurociągi?

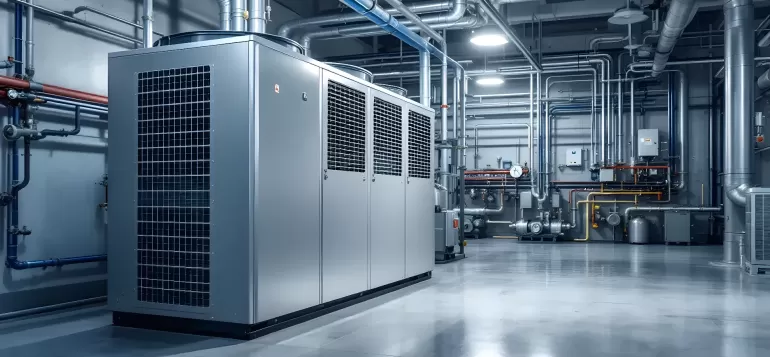

Agregat wody lodowej schładza wodę do określonej temperatury, zwykle kilku stopni powyżej zera. Następnie pompy tłoczą ją do instalacji. Rurociągi prowadzą ją do odbiorników, gdzie woda odbiera ciepło od powietrza lub od wymiennika. Po ogrzaniu wraca do agregatu, a tam proces zaczyna się od nowa.
W dobrze zaprojektowanej instalacji rury mają odpowiednią średnicę, izolację i spadki. Dzięki temu przepływ jest stabilny, straty energii mniejsze, a ryzyko kondensacji ograniczone. To niby detal, ale w praktyce właśnie takie detale decydują o tym, czy system jest spokojny w pracy, czy zaczyna sprawiać kłopoty.
Jak pracują centrale wentylacyjne i klimakonwektory?
Odbiornikami chłodu mogą być różne urządzenia. Najczęściej spotyka się:
- klimakonwektory,
- centrale wentylacyjne z chłodnicą wodną,
- belki chłodzące,
- urządzenia specjalistyczne dla technologii i przemysłu.
Klimakonwektor ma wentylator i wymiennik. Powietrze z pomieszczenia przepływa przez zimną wężownicę, oddaje ciepło, a potem wraca już chłodniejsze. W centrali wentylacyjnej chłodnica wodna obniża temperaturę powietrza nawiewanego do budynku. To rozwiązanie jest szczególnie wygodne w większych obiektach, gdzie liczy się równomierny rozkład temperatury.
Jak przebiega obieg wody lodowej?
Jak woda jest schładzana w agregacie?
Na początku obiegu woda trafia do agregatu chłodniczego. Tam odbiera ciepło z układu chłodniczego urządzenia i staje się zimna. W zależności od projektu może mieć np. 6–7°C na zasilaniu i 12–13°C na powrocie. Ta różnica temperatur jest bardzo ważna, bo mówi, ile energii udało się odebrać z budynku. Właśnie dlatego projektanci tak często analizują temperaturę wody lodowej i jej parametry pracy.
W praktyce źródło chłodu może być chłodzone powietrzem albo wodą. Wersja powietrzna jest częsta w mniejszych i średnich obiektach. Wersja wodna bywa bardziej efektywna, ale wymaga dodatkowej infrastruktury, np. wież chłodniczych.
Jak zimna woda trafia do odbiorników chłodu?
Po schłodzeniu woda płynie do stref chłodzonych. Tam zawory regulacyjne otwierają się w takim stopniu, w jakim potrzebny jest chłód. Nie zawsze cała instalacja pracuje na pełnej mocy. I całe szczęście, bo w realnych warunkach obciążenie budynku zmienia się co chwila. Raz mocniej grzeje słońce, raz w sali konferencyjnej pojawia się więcej osób, a innym razem obiekt pracuje niemal na pół gwizdka.
To właśnie tutaj przydaje się automatyka HVAC. Sterowanie pilnuje, by do odbiorników trafiało dokładnie tyle zimnej wody, ile potrzeba. Bez marnowania energii i bez szarpania układu.
Jak ciepło wraca do układu i jest ponownie odbierane?
Po przejściu przez wymiennik woda ogrzewa się. Zbierając ciepło, wraca do agregatu. Tam jest ponownie schładzana. W ten sposób tworzy się zamknięty obieg. To nie jest więc jednorazowe „zużycie” wody, lecz ciągła cyrkulacja.
W dobrze działającym systemie różnica między zasilaniem a powrotem jest przewidywalna, a przepływ stabilny. Gdy coś się rozjeżdża, rosną koszty, spada komfort i pojawiają się skargi użytkowników. W dużych obiektach takie sygnały są zwykle pierwszym znakiem, że trzeba sprawdzić wyregulowanie instalacji.
Jak działa system krok po kroku?
Co dzieje się w momencie uruchomienia systemu?
Po uruchomieniu instalacji automatyka sprawdza warunki pracy. Ocenia temperaturę wody, ciśnienia, stan pomp i zapotrzebowanie na chłód. Jeśli wszystko jest w normie, agregat startuje, a pompy uruchamiają obieg. Następnie zawory w odbiornikach otwierają się zgodnie z zapotrzebowaniem stref.
To ważne, bo nowoczesny system nie powinien pracować „na ślepo”. Sensowny układ reaguje na rzeczywiste potrzeby budynku. Dzięki temu chłodzenie budynku nie jest ani za słabe, ani przesadzone.
Jak sterowanie reguluje temperaturę i przepływ?
Sterowanie działa na podstawie czujników. Mierzy temperaturę powietrza, temperaturę wody i czasem także wilgotność. W zależności od projektu sterownik zwiększa lub zmniejsza pracę agregatu, pomp i zaworów. W nowoczesnych obiektach wykorzystuje się też BMS, czyli system zarządzania budynkiem.
W praktyce daje to całkiem wygodną kontrolę:
- mniejsze zużycie energii,
- lepszy komfort użytkowników,
- mniej gwałtownych zmian temperatury,
- łatwiejsze wykrywanie usterek.
Jak system reaguje na zmienne zapotrzebowanie na chłód?
Latem budynek potrafi nagrzewać się nierównomiernie. Elewacja południowa łapie słońce mocniej niż północna. Sale z dużą liczbą ludzi grzeją się szybciej niż korytarze. Dlatego dobry system nie działa stale tak samo. Wykorzystuje modulację mocy i przepływu.
Coraz częściej stosuje się rozwiązania zmiennoprzepływowe, które pozwalają ograniczyć zużycie energii przy częściowym obciążeniu. To nie tylko ekonomia, ale też wyższa kultura pracy całego układu. Mniej hałasu, mniej strat i mniej nerwów dla zarządcy.
Jakie są najważniejsze rodzaje układów?
Czym różni się układ jednoobiegowy od wieloobiegowego?
Układ jednoobiegowy jest prostszy. Woda krąży jednym torem między źródłem chłodu a odbiornikami. W układach wieloobiegowych stosuje się kilka pętli lub stref, co ułatwia kontrolę i dopasowanie do różnych części obiektu. W dużych inwestycjach wieloobiegowość często wychodzi po prostu lepiej.
Kiedy stosuje się instalację z pompą stałoprzepływową?
Taki układ sprawdza się w prostszych obiektach i tam, gdzie obciążenie jest dość stabilne. Ma mniej elementów sterujących, więc bywa łatwiejszy w obsłudze. Jednak przy większych budynkach może być już mało elastyczny.
Kiedy lepsza jest instalacja zmiennoprzepływowa?
Instalacja zmiennoprzepływowa daje lepszą kontrolę nad zużyciem energii. Pompy dostosowują wydajność do aktualnego zapotrzebowania. W praktyce oznacza to niższe rachunki i spokojniejszą pracę układu. W wielu projektach właśnie taki wariant wygrywa, szczególnie gdy budynek ma różne strefy i zmienne obciążenie.
Jakie są zalety i ograniczenia tego rozwiązania?
Dlaczego system sprawdza się w dużych obiektach?
W dużych budynkach liczy się centralizacja. Jedno źródło chłodu może obsłużyć wiele pomieszczeń. Łatwiej też zarządzać serwisem, monitorowaniem i automatyką. Dla inwestora to często sensowniejsze niż rozrzucanie wielu mniejszych urządzeń po obiekcie.
Jakie są wymagania dotyczące miejsca i projektu?
Taki układ potrzebuje miejsca na agregat, pompy, rozdzielacze i trasę rur. Trzeba też przewidzieć dostęp serwisowy, odprowadzenie skroplin, izolację i zabezpieczenia. Bez porządnego projektu szybko pojawiają się problemy. To nie jest system „na oko”.
Jakie problemy mogą pojawić się przy nieprawidłowym wykonaniu?
Najczęściej spotyka się:
- złe wyregulowanie hydrauliczne,
- za małą izolację rur,
- hałas pomp i zaworów,
- zbyt mały przepływ,
- kondensację na przewodach,
- spadek wydajności chłodzenia.
Takie usterki bywają uciążliwe. Na szczęście większości z nich można uniknąć, jeśli projekt i wykonanie są zrobione porządnie.
Jak zaprojektować i eksploatować taki system?
Jak określić zapotrzebowanie na chłód?
Dobór zaczyna się od obliczenia zysków ciepła. Trzeba uwzględnić ludzi, oświetlenie, sprzęt, nasłonecznienie i wentylację. Bez tego łatwo przewymiarować albo niedowymiarować układ. A jedno i drugie boli. Za duży system kosztuje więcej i pracuje nieoptymalnie. Za mały nie daje komfortu.
Jakie czynności serwisowe są najważniejsze?
W eksploatacji trzeba regularnie sprawdzać:
- filtry i wymienniki,
- stan pomp,
- szczelność instalacji,
- automatykę i czujniki,
- izolację rurociągów,
- jakość wody w obiegu.
To właśnie serwis klimatyzacji wodnej decyduje o długiej i bezawaryjnej pracy. Zaniedbania wychodzą zwykle dopiero po czasie, ale wtedy naprawa bywa już kosztowna.
Jak ograniczyć zużycie energii i awarie?
Pomaga dobrze ustawiona automatyka, regularne czyszczenie, poprawna regulacja przepływów i kontrola pracy urządzeń. Warto też analizować dane z BMS. Czasem niewielka korekta nastaw przynosi zauważalną oszczędność. To jedna z tych rzeczy, które w praktyce robią dużą różnicę.
Najczęstsze pytania o instalację wody lodowej
Czy taki system nadaje się do małego budynku?
Zwykle nie jest to pierwszy wybór dla małych obiektów. W prostych lokalach częściej stosuje się inne rozwiązania. Układ wody lodowej zaczyna mieć największy sens tam, gdzie obiekt jest większy, a potrzeby chłodnicze bardziej złożone.
Czy instalacja jest energooszczędna?
Może być, ale pod warunkiem dobrego projektu i regulacji. Sama technologia daje spory potencjał oszczędności, jednak bez właściwego sterowania nie pokaże pełni możliwości. Duże znaczenie mają też pompy, izolacja i sposób pracy agregatu.
Czy system jest trudny w obsłudze?
Dla użytkownika końcowego zwykle nie. Najczęściej wystarczy korzystać z paneli sterowania i zgłaszać nieprawidłowości. Dla serwisu to już bardziej złożony temat, bo trzeba znać hydraulikę, automatykę i chłodnictwo.
Czy woda lodowa może zamarznąć?
Tak, jeśli temperatura spadnie za bardzo lub układ zostanie źle zabezpieczony. Dlatego stosuje się odpowiednie parametry pracy, automatykę i czasem dodatki obniżające temperaturę zamarzania. To kolejny powód, by system projektował ktoś z doświadczeniem.
Czy taka instalacja służy też do ogrzewania?
Sama instalacja wody lodowej jest kojarzona głównie z chłodzeniem, ale w wielu budynkach współpracuje z innymi układami, np. grzewczymi i rekuperacją. W praktyce tworzy jeden większy ekosystem HVAC, który zarządza klimatem w obiekcie przez cały rok.
